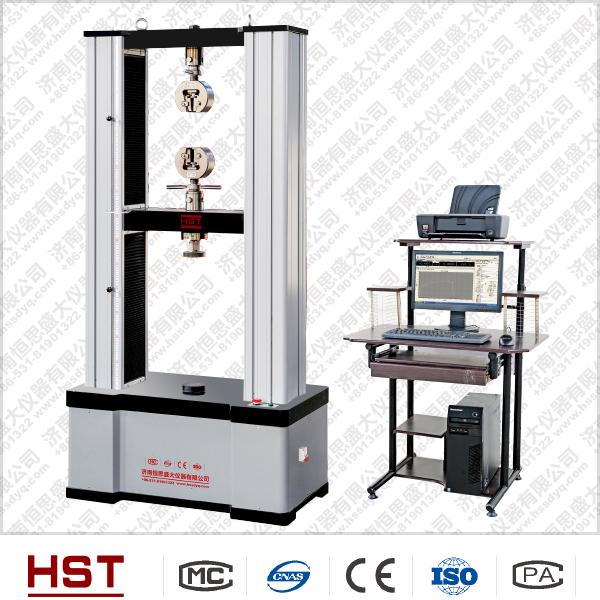

金屬材料拉伸萬能試驗機

金屬材料拉伸萬能試驗機  產品詳情 多用腳手架扣件試驗機 金屬材料拉伸萬能試驗機產品簡介：該機主要用于金屬和非金屬材料拉伸、壓縮、彎曲等常規性能試驗，測量RP、Rt、ReH、ReL、

多用腳手架扣件試驗機 金屬材料拉伸萬能試驗機

產品簡介：該機主要用于金屬和非金屬材料的拉伸、壓縮、彎曲等常規性能試驗，測量RP、Rt、ReH、ReL、Rm、E等性能參數。配備相應的附件，還可以按GB/T5027及GB/T5028金屬薄板塑性應變比（r值）及硬化指數（n值）試驗；按GB/T4338高溫拉伸試驗。主機采用單空間，框架結構為雙立柱雙絲杠門式結構。調速系統安裝在工作臺下部,下空間做拉伸，壓縮，彎曲、剪切試驗（試驗空間可根據客戶需求定制成雙空間）。橫梁無級升降。傳動部分采用圓弧同步齒形帶，絲杠副傳動，傳動平穩，噪音低。特別設計的同步齒形帶減速系統和精密滾珠絲杠副帶動試驗機的移動橫梁運動，實現了無間隙傳動。采用交流伺服驅動器（進口）和交流伺服電機，性能穩定、可靠，具有過流、過壓、超速、過載等保護裝置。

技術參數1、采用力傳感器實現對試驗機試驗力的無慣性測量試驗力測量范圍：2～100%FS（連續全量程測量FS傳感器量程）1～50kN、2、試驗力測量誤差：1%精密級3、試驗力值顯示：計算機屏幕顯示直讀數。4、采用光電編碼器測量?jì)摄Q口間位移，位移值由計算機屏幕顯示。5、位移分辨率：0.01mm6、位移量程：600mm7、測量誤差：±0.5%FS8、采用位移計測量扣件另一側變形9、位移分辨率：0.01mm10、位移量程：10mm11、測量誤差：±0.1%FS

主要功能及特點1、 符合GB15831-2006等多種常用國家試驗標準；2. PCI總線標準，微機自動識別和安裝，做到“即插即測”；3. 軟件運行在Windows98/2000/XP操作系統；VC++語言編程。4. 電子測量系統無電位器等手調元件，保證互換性，方便維修更換；5. 內建大規模CPLD可編程器件，具備高速運算能力，實時處理數字信號；6. 自動調零，傳感器全量程測量，無須換檔7. 實時記錄、動態顯示試驗曲線，并且實時展寬顯示量程；8.控制方式、控制速度隨意設定，無切換沖擊；9. 試驗過程可以動態切換控制模式、無級變速、平穩過渡；10.提供可編程自動試驗程序，可以創(chuàng )建、修改、保存自動試驗程序及其參數，例如扭轉各個加載階段。11. 采用人機交互方式分析計算被試材料的機械性能指標。12. 采用標準數據庫管理試驗數據，支持批量試驗；

技術參數：

技術指標/試驗機型號

K-100

特點

采用伺服系統（進口）和伺服電機，全數字化測量控制系統

大試驗力（kN）

100

主機剛度（kN/mm）

300

主機精度

主機所有重要零部件均采用日本進口大型加工中心加工，保證試驗機的精度

精密滾珠絲杠精度

16μm/300mm E級所有精密滾珠絲杠副均為磨削加工

試驗力測量范圍

大試驗力的2%—100%/0.4%—100%

試驗力準確度

優于示值的±1%（精密級為±0.5%）

試驗力分辨力

大試驗力的1/500000

變形測量范圍

0.2—100%FN

變形測量準確度

在引伸計滿量程的0.2%—100%范圍內，優于示值的±1%（精密級為±0.5%）

位移分辨力

0.001mm

力控速率控制范圍

0.005—5%FN

力控速率控制精度

速率<0.05FN/s時，為±2%設定值以?xún)?；速率?.05FN/s時，為±0.5%、±1%設定值內

變形速率控制范圍

0.005—5%FN

變形速率控制精度

速率<0.05FN/s時，為±2%設定值以?xún)?；速率?.05FN/s時，為±0.5%設定值內

位移速率控制范圍

0.001mm/min—500mm/min無級，任意設定

位移速率控制精度

速率<0.01mm/min時，設定值在±1%以?xún)?；速率?.01mm/min時，設定值在±0.2%內

恒力、恒變形、恒位移控制范圍

0. 5—100%FN/s

恒力、恒變形、恒位移控制精度

設定值在≥10%FN時，設定值的±0.01%以?xún)?；設定值＜10%FN時，設定值的±1%以?xún)?

拉伸行程

600

試驗空間寬度

600

主機外形尺寸

1010×750×2210

附具形式

標配楔形拉伸附具、壓縮、彎曲附具及用戶提出的其他附具

電控系統安裝方式

底置式

質量

1100

電機功率

1.5

整機形式

落地式
