在科技的快速發展過程當中，各種精密儀器出現在了人們的身邊，比如試驗機，相信很多人都知道這種設備的存在，也相信很多人使用過這種設備，當然每種領域硬度計的種類也有所不同，萬能硬度計就是眾多種類之一。那么，萬能硬度計出現了故障怎么辦?下面我們的技術人員給大家介紹一下關于萬能硬度計故障的排除。
一、萬能硬度計工作原理

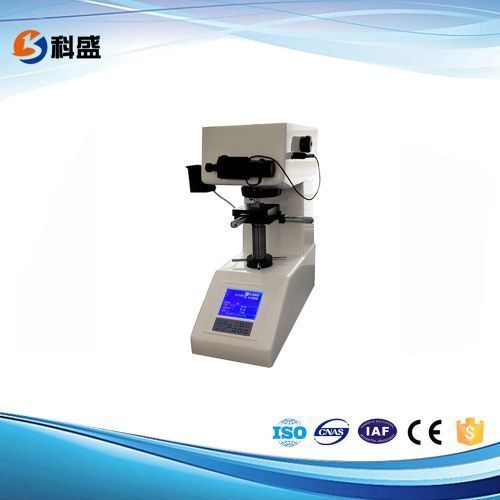

萬能硬度計用于測試材料硬度的常用儀器。它由控制系統、測量系統、執行機構、顯示面板、鍵盤和聚焦系統六部分組成。
萬能硬度計工作過程：
①送電后，顯示面板上顯示出硬度計軟件版本號和清零提示;
②手動清零后選定測試模式;
③調整樣品臺高度使試樣圖像清晰;
④按“START”鍵后，執行機構執行命令在試樣上壓出壓痕;
⑤面板上顯示出加到試樣上的力值;
⑥測量壓痕尺寸后，自動顯示出硬度值。
萬能硬度計可以測定材料的布氏和洛氏等的硬度值，測定時應選定不同的測試模式，如布氏、洛氏等，并裝上相對應的壓頭。
二、萬能硬度計故障的排除
執行機構(壓頭和壓頭架)動作原理框圖。S1、S2、S3、s4是限位開關，S 和s6是安全保護開關。S1和S2控制壓頭架的行程范圍;Ss保證壓頭向下時垂直于試樣;s4保證壓頭抬起45。;壓頭架電機是通過螺桿帶動壓頭架上下，S 和s6是防止壓頭架從螺桿上脫落。正常情況下，s2、s4、s和S6是閉合的，S1和S3是斷開的。圖中J1、J2是微型繼電器，工作在常開狀態。通過控制鍵盤給出壓頭放下命令時，控制板發出信號使BG1導通，繼電器J1受電吸合，+32v電源通過J，給電機供電，使壓頭旋轉向下，固定在電機軸上隨之同步轉動的擋塊使限位開關s4斷開;當壓頭到達垂直向下位置時，擋塊使限位開關S，閉合。微處理器控制板檢測到限位開關的狀態是s，閉合，s4斷開時，發出停止信號使BG1截止，J.斷開，電機停轉，壓頭保持垂直向下;同時命令壓頭架電機工作，壓頭架下壓，當s1閉合，S2斷開時，停止下壓，保持12s后，微處理器控制板命令壓頭架電機帶動壓頭架升起，當S2閉合，s.斷開時，壓頭架停止，這時微處理器控制板命令壓頭電機把壓頭抬起至s4閉合，S3斷開，壓頭保持在45。角位置。
1.壓頭不動作
從壓頭動作的原理可知，電源沒有、電機異常、控制信號有誤和傳動系統出現機械故障等都不能使壓頭動作。因此，理清思路，按照一定的步驟查找，就比較容易排除故障。
(1)排除機械故障
如果電機是轉動的，首先應檢查機械系統是否正常，如皮帶是不是掉下來或斷了等。若都正常，那就要查看一下?lián)鯄K動作是否有效。用手按一下限位開關，若電機停轉，說明擋塊沒有有效動作;若電機不停轉，問題在于限位開關。擋塊松動，或擋塊壓不到限位開關都使擋塊動作無效。用手摸一摸或眼睛看一看就可以知道擋塊是不是松了或高度不夠。若是松了，把它擰緊;低了就把它升高。限位開關的問題通常是觸點接觸不良。按住限位開關，量一下便知，處理方法一般是用酒精清洗，若清洗無效，只有更換。偶爾也有連線接觸不良的問題，一般這個問題容易處理。
(2)排除電路和繼電器的故障
根據維修步驟，如果電機不轉，那就首先檢查電機兩端有沒有電壓。如果電機兩端有電壓，那就去排除電機的故障;若沒有電壓，接下來檢查+32V電壓。這個電壓如果沒有，就要修電源;假如電壓為零，首先要檢查保險絲。如果保險絲已斷，先把電機與供電回路斷開更換保險絲，通電試驗。若不再燒保險絲，問題在電機，排除電機的故障;若仍燒保險絲，說明繼電器工作狀態不對。這時要檢查控制邏輯是否正常。不正常，說明控制板
有故障，可以按從后到前的順序逐級檢查，這里就不再多述了;若正常，再檢查晶體管BG1和BG2。假如控制邏輯和晶體管都正常，只能是繼電器問題。而繼電器觸點焊在一起是最常見的現象，處理方法就是更換繼電器。若不再燒保險絲，問題在電機，排除電機的故障。如果保險絲完好，首先查控制邏輯是否正常。不正常，要去排除控制板故障;若正常，再檢查晶體管、+12V電壓。假如這些都正常，檢查繼電器線包是否開路。開路了，只有更換;如正常，通電檢查觸點接觸情況。觸點接觸不良，可以用酒精清洗，清洗無效，更換繼電器;如果繼電器正常，通常是電阻開路了，更換電阻。
(3)排除電機故障
線圈開路、線圈短路、線圈電阻不正常和電機軸卡死電機都不能轉動。通常先檢查線圈電阻。若是線圈開路、短路，或電阻不正常都要換電機。用手盤不動電機說明電機軸卡死了，有時用敲打法能使電機轉動，若無效，那也只有更換電機。也有線圈碰外殼的現象，但這種情況靜態下檢查不出來，然而通電后可以發現外殼帶電。
2.“START”按鍵無效
故障現象是儀器處于待工作狀態時，按“START”鍵硬度計不動作。故障的原因可能有按鍵接觸不良、鍵信號接收電路異常、壓頭不動作、儀器初始狀態異常和微處理器板有故障等。首先檢查“START”鍵接觸是否正常。用萬用表測量按鍵的通斷情況即可判斷出來。如按鍵不正常，清洗或更換按鍵可以排除故障;如按鍵正常，然后檢查鍵接收電路?？梢酝ㄟ^(guò)試驗其他按鍵功能是否正常來判斷。若接收電路正常，按鍵信號將送到
微處理器控制板，然后給出壓頭旋下命令，壓頭電機帶動壓頭旋下。所以，再檢查命令信號有否。這可以通過測量BG1的基極電平來實現。假如有命令信號，那么要排除壓頭不動作的故障，維修方法見上面的“1.壓頭不動作”;假如沒有信號，要檢查微處理器控制板。通常微處理器上電初始化時，要檢查一些開關信號是否正常，若有異常則微處理器不能正常工作。所以按照由易到難的順序，先檢查儀器的初始狀態是否正常。如有異常的狀態，給予排除;如都正常，故障在微處理器控制板，通常要更換微處理器控制板。
三、硬度示值的調整
每次檢修完成后，都要用標準硬度塊對儀器進行標定。該儀器具有自動調節功能，包括負荷校正、光學校正和硬度值校正等。校正方式都是：從(eonfiguation)菜單中調出“xx校正”菜單，若測量值與實際值有誤差，輸入實際值，按鍵確認后，儀器自動確定修正系數使測量值與實際值相等。
關于萬能硬度計故障的排除?？赐暌陨蟽热?，想必大家都已經了解了。關于此類產品的最新訊息，我們會(huì )在第一時間公布在我們的網站上面，與大家進行分享。
