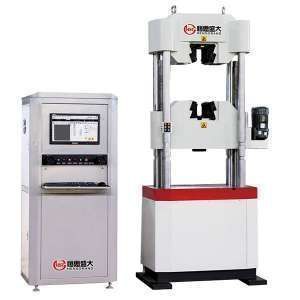

焊條拉力試驗機的測量原理以及有什么性能特點?

焊條拉力試驗機主要適用于檢測焊條在額定試驗力和恒載和拉力下的抗拉強度和屈服強度的檢測儀器。也適用于鋼絲繩、導線、吊鉤、鏈條等柔韌件的拉伸強度試驗。那么關于焊條拉力試驗機你們的了解有多少呢?焊條拉力試驗機的測量原理及性能特點是什么?本次小編就來給大家介紹一下。

一、焊條拉力試驗機的測量原理

1、試驗機力值的測量是經過測力傳感器、擴大器和數據處置系統來完成測量。從資料力學上得知，在小變形前提下，一個彈性元件某一點的應變ε與彈性元件所受的力成正比，也與彈性的變構成正比。以S型試驗機傳感器為例，當傳感器遭到拉力P的效果時，因為彈性元件外表粘貼有應變片，由于彈性元件的應變與外力P的巨細成正比例，故此將應變片接入測量電路中，即可經過測出其輸出電壓，然后測出力的巨細。

2、形變的測量經過形變測量安裝來測量，它是用來測量試樣在實驗進程中發生的形變。 該安裝上有兩個夾頭，經由一系傳記念頭構與裝在測量安裝頂部的光電編碼器連在一同，當兩夾頭間的間隔發作轉變時，帶動光電編碼器的軸扭轉，光電編碼器就會(huì )有脈沖旌旗燈號輸出。再由處置器對此旌旗燈號進行處置，就可以得出試樣的變形量。

3、橫梁位移的測量其道理同變形測量大致一樣，都是經過測量光電編碼器的輸出脈沖數來取得橫梁的位移量。

二、焊條拉力試驗機的性能特點

1. 采用交流伺服電機及交流伺服調速系統控制試驗過程，控制精度及品質大大提高，平穩、低噪音(低速時基本上無噪音)并且控制速度范圍大大加寬(0.05-300mm/min)，既有利于常規材料的低速試驗(金屬、水泥、混凝土等)，又有利于非金屬材料(橡膠等)高速試驗，同時也可用于空載時快速調整試驗空間，節省輔助試驗時間。該試驗速度滿足目前國內所有常規金屬及非金屬材料試驗速度的要求。

2. 由同步齒型帶、精密滾珠絲杠副“強強”連手組成的減速機構，使得結構更簡潔、明快，傳動效率大大提高，主機的下工作臺位置高度及主機高度也隨之下降,外觀更協調。

3. 焊條拉力試驗機采用拉伸與壓縮獨立的雙空間結構，操作方便，避免了拉伸與壓縮彎曲在同一空間時更換不同試驗附具的煩瑣。

4.可根據要求配置不同規格的傳感器，使得試驗范圍大大加寬，以滿足不同試驗負荷的測量要求。

5. 主機采用全噴塑殼體，造型大方、美觀。

6.采用先進的控制技術，具有應力、應變、位移三種閉環控制方式，各控制環間可自動切換，并在各方式間切換時實現無沖擊平滑過渡，可同步顯示試驗力、峰值、位移、速度、試驗狀態、試驗曲線等。

7.焊條拉力試驗機可進行試驗力、變形、位移等速率控制及保持。

8.可實現試樣裝夾時橫梁的快/慢升降調整，操作靈活、隨意切換。

9.具有試驗結束后返回初始位置的功能，快捷。

10.具有完善的限位保護功能及過載、過流保護、試驗斷裂自動停機等功能，可靠、安全。

11.自建強大的試驗數據庫，試驗數據可隨時保存、查詢、調用。

12.焊條拉力試驗機提供多種報表打印接口，用戶可根據需要編輯任何格式的報表，并打印輸出;

13.整個控制系統具有很高的性?xún)r(jià)比、高可靠性。

14.根據國家標準或用戶提供的標準對材料進行拉伸試驗，并對試驗數據進行統計和處理，然后輸出打印各種要求的試驗曲線及試驗報告，可選擇負荷—時間、負荷—位移、位移—時間、變形—時間等試驗曲線實時顯示、放大、比較、遍歷功能及對試驗過程監控。智能、方便。

機械設備從本質上都是一樣的，不同部件的協同操作，只有掌握正確的方法，才能使得整個實驗過程更加流暢，實驗數據也更加準確，綜上所述就是焊條拉力試驗機的測量原理及性能特點，希望可以給您帶來幫助，如有不清楚的地方，請來電咨詢。以便我們根據您的實際情況選擇適合您的產品。
