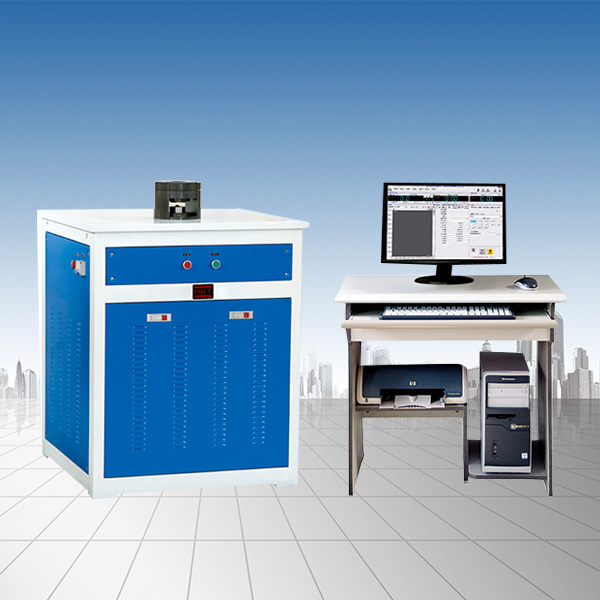

程控板材杯凸試驗機
產品分類: 杯突試驗機
一、產品用途:主要用于金屬薄板和薄帶的工藝性能試驗,檢驗薄板和薄帶的塑性變形性


產品詳情
程控板材杯凸試驗機產品用途:
采用伺服電機帶動減速機,夾緊時通過同步傳動組件,帶動伺服沖壓系統同步向上,然后夾緊系統發訊,沖壓系統自動沖壓,測量系統同步自動測量板材變性值,當試樣出現裂紋時,測量系統自動顯示杯突值。杯突夾具為敞開式結構,便于觀察板材是否出現裂紋。杯突夾具壓模結構采用球窩自動調心結構,以保證試樣夾緊時試樣夾緊力受力均勻。
程控板材杯凸試驗機技術指標:
主要用于金屬薄板和薄帶的工藝性能試驗,檢驗薄板和薄帶的塑性變形性能。滿足國標GB/T 4156-2007、ASTM E643-78《金屬材料薄板和薄帶埃里克森杯突試驗》的要求,可根據GB5125-1985《有色金屬沖杯試驗方法》做沖杯試驗,檢驗有色金屬薄板的各向異性.
采用伺服電機帶動減速機,夾緊時通過同步傳動組件,帶動伺服沖壓系統同步向上,然后夾緊系統發訊,沖壓系統自動沖壓,測量系統同步自動測量板材變性值,當試樣出現裂紋時,測量系統自動顯示杯突值。杯突夾具為敞開式結構,便于觀察板材是否出現裂紋。杯突夾具壓模結構采用球窩自動調心結構,以保證試樣夾緊時試樣夾緊力受力均勻。
程控板材杯凸試驗機技術指標:
規格型號 | BTW-300 |
可試鋼板厚度 | 標準杯突試驗:金屬板0.2~5mm |
杯突示值誤差 | ±0.01mm |
板材大寬度 | 180mm |
深拉伸厚度 | 0.2-3mm |
沖頭大行程 | 120mm |
夾緊活塞行程 | 19-21mm |
大沖杯負荷 | 300kN |
沖壓力有效測量范圍 | 6kN~300kN |
大夾緊力 | 150kN |
夾緊力相對誤差 | ±2% |
夾緊活塞行程 | 38mm |
沖壓力示值誤差 | ±1% |
沖壓速度 | 0.01~100mm/min |
試驗模具規格(標準) |
標準沖頭規格:標準杯突沖頭Sφ20±0.05mm、Sф15±0.05mm 墊??讖剑?0mm(標準墊??讖剑?3mm) 壓模外徑:120mm(標準壓模外徑:55mm) 標準壓??讖剑害?7±0.05mm;(非標定做) |
試驗模具規格(非標) |
杯突沖頭球徑:Φ15±0.05mm 、Φ8±0.02mm、 Φ3±0.02mm 固定??讖剑害?1±0.02mm 、Φ11±0.02mm 、Φ5±0.02mm Nakajima試驗沖頭:Sφ100±2mm |
數顯分辨率 | 0.001mm |
顯示內容 | 夾緊力、沖壓力、位移及杯突值、速率,繪力-位移曲線 |
控制方式 | 計算機自動實現試驗過程 |
