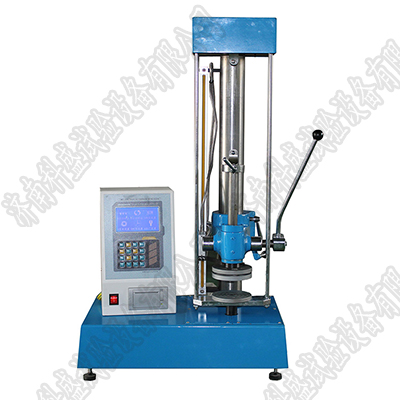

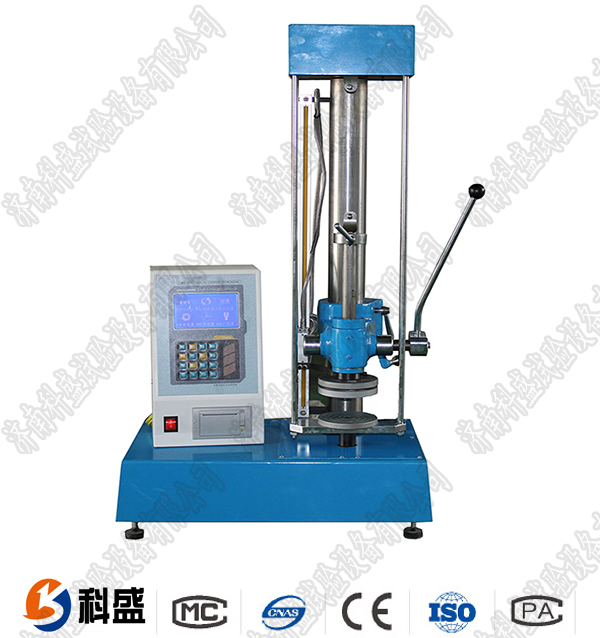

TL-Z5彈簧力值位移測量試驗機

TL-Z5彈簧力值位移測量試驗機主要用途：

可對各種圓柱簧、碟簧、塔簧、卡簧、片彈簧、異形彈簧等精密彈簧的拉力、壓力、位移、剛度等進行精密試驗和分析。

TL-Z5彈簧力值位移測量試驗機主要功能：

1、可通過4種測試方法對彈簧測試，滿足不同的測試需求。

2、國內首創(chuàng )：可顯示彈簧力值與高度、力值與變形2種變化曲線，便于分析。

3、國內首創(chuàng )：電子手輪操控，手動、自動任意切換，可對壓盤合并清零；并可滿足測試變形、位移要求極小的彈簧，如：碟形彈簧、彈片等。

4、國內首創(chuàng )：可實現位移自動清零，方便快捷。

5、可對彈簧進行一點或者多點自動測試；并可預設標準值、上下偏差，自動判斷彈簧是否合格，高于標準值還是低于標準值。

6、可進行分段測量，并能計算出每段的剛度（彈性系數）K和平均剛度。

7、程序過載、機械限位過載報警提示、自動返回，雙重保護傳感器、試驗機不受損壞。

8、試驗結果可保存50組數據，可查詢、打印。

TL-Z5彈簧力值位移測量試驗機主要技術參數：

規格 TL-Z500、1000N、2000N、3000N、5000N；

結構 雙螺母滾珠絲杠；

工作方式 滾珠絲杠傳動，伺服電機加載；

顯示方式 大液晶、漢字顯示；

數據處理 自動采集、處理，可以保存、查詢、打??；

量程 0-100%；

試驗力分辨力 500N/0.01N1000N-5000N/0.1N；

零點相對誤差 ±0.1%；

試驗力示值相對誤差 ±1.0%；

試驗力示值重復性相對誤差 1.0%；

位移分辨率 0.01mm；

位移示值誤差（微米） ≤±（50+0.15l）；

拉伸空間 500mm；

壓縮空間 500mm；

壓盤直徑 110mm；

上下壓盤平行度 ≤0.05mm；

速度范圍 0.01-500mm/min；

試驗機尺寸 530×275×1250mm；

試驗機重量（凈重） 140kg；

供電電源 AC220V±10%50Hz；

保護功能 程序、機械雙重保護；

噪音 50dB（A）；

裝配、電氣、外觀 符合國家標準GB/T2611；

包裝、運輸 符合機械部標準JB/T6147；

試驗機級別 1級。
