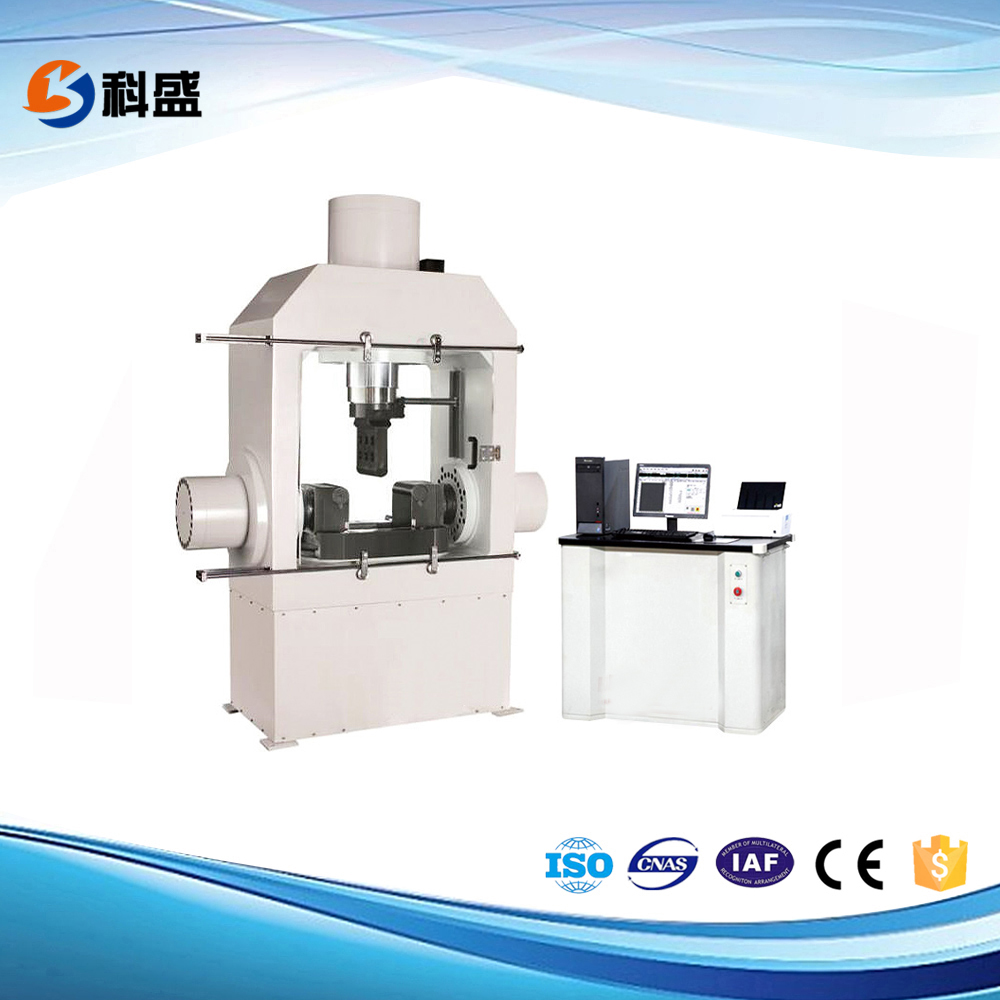

微機控制連續彎曲試驗機
微機控制連續彎曲試驗機:是我公司運用德國西門子控制系統作為控制核心、配以負荷、位移等數據采集系統組合而成的新一代微機控制板材連續彎曲試驗機。該機主要用于金屬板材的冷彎曲試驗，符合GB/T232-2010《金屬材料彎曲試驗方法》等相關國家、行業標準及其它國際標準要求的理想檢測設備。
■ 測量系統主要采用優質電子器件制造，采用計算機總線插卡式設計。系統具有自動清零、連續全程測量。
■ 適用于各種金屬板材的冷彎曲等試驗，符合GB/T232-2010等相關標準。主機采用三缸柱式或三缸框架式結構。
■ 自動采集處理試驗數據并進行試驗結果可分析。
■ 試驗力，位移等數據可在各自的窗口動態的顯示。自動繪制應力-時間，力-位移等曲線，自動存儲或再現試驗數據，打印多種試驗報告。具有試驗力速度動態顯示，動態顯示當前的所加試驗應力速度。動態顯示當前的活塞位移速度。試驗結果可多種儲存方法。
■ 測量結果計算機屏幕實時顯示。彎曲角度可以在0°-180°之間任意調整并通過計算機顯示、可以控制彎曲角度?？勺鲉胃虺山M試樣試驗。
■ 采用windows平臺下的能滿足現代工程力學材料試驗的中文軟件包。
■ 具有多種保護功能，包括?；钊谐瘫Ｗo、急停保護、過載保護、安全防護網人身安全保護等。
■ 根據用戶檢測要求配置彎芯及支輥。
微機控制連續彎曲試驗機主要技術參數:
|
規格型號 |
WBW-500 |
WBW-1000 |
WBW-2000 |
|
軸向油缸大輸出力kN |
500 |
1000 |
2000 |
|
水平向油缸大輸出力kN |
250×2 |
500×2 |
1000×2 |
|
試驗力測量范圍 |
4-100% |
||
|
彎曲角度 |
0°—180° |
||
|
水平支輥間距離mm |
0-240 |
0-300 |
360 |
|
水平活塞位移量mm |
120×2 |
150×2 |
180×2 |
|
水平活塞位移速度mm/min |
10-200×2 |
||
|
支輥面矩地面高度mm |
1100 |
||
|
軸向活塞位移量mm |
190 |
210 |
240 |
|
壓輥（彎心）長度mm |
140 |
180 |
220 |
|
下支輥高度mm |
＞190 |
＞210 |
＞240 |
|
壓頭、壓輥系列 |
根據用戶實際需要而定 |
||
|
試樣尺寸mm |
長：≤450 寬：≤50 厚：≤20 |
長：≤500 寬：≤50 厚：≤40 |
長：≤550 寬：≤50 厚：≤70 |
|
彎曲支輥尺寸mm |
φ30×180 |
φ36×200 |
φ40×240 |
|
主機外形尺寸mm |
1900×700×2150 |
2100×800×2400 |
2450×1050×2550 |
|
油源外形尺寸mm |
1100×600×850 |
||
|
總功率kW |
12 |
15 |
18 |
|
整機重量kg |
約6500 |
約8000 |
約11000 |
