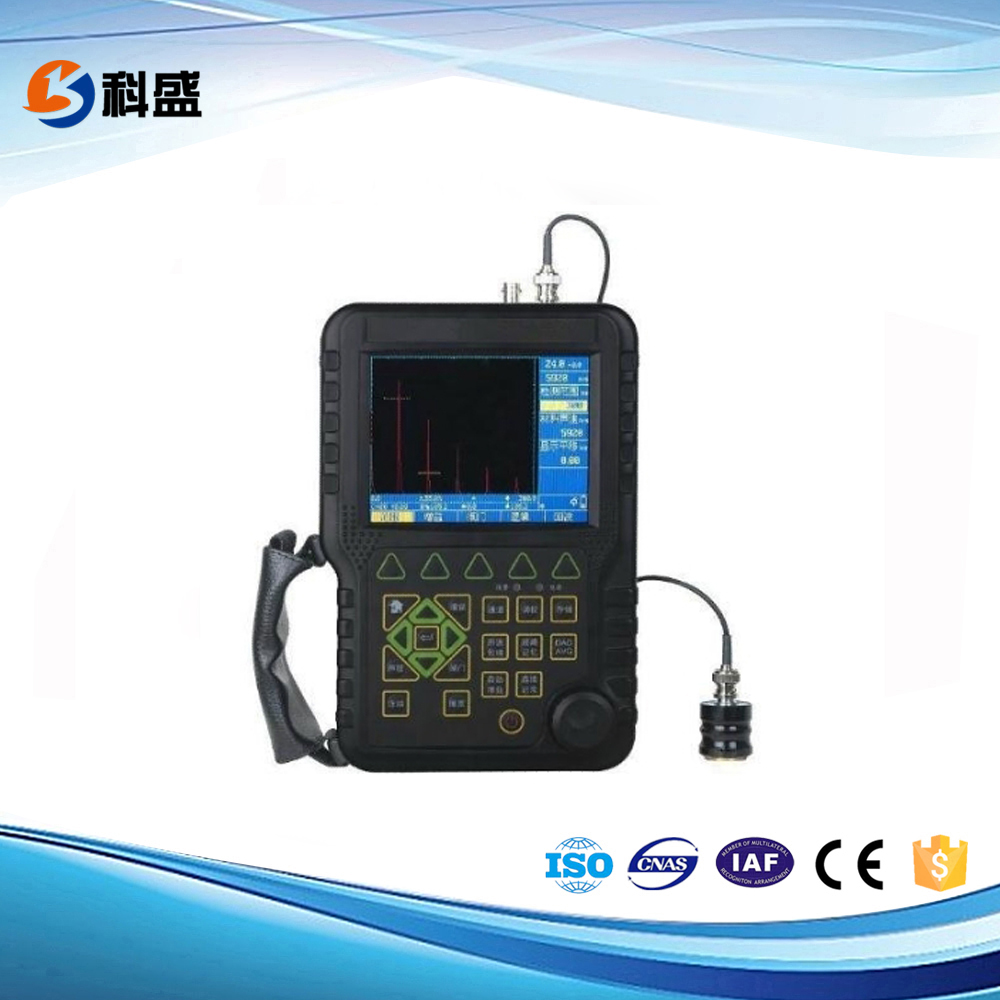

SUD460超聲波探傷儀

SUD460超聲波探傷儀功能特點:

全中文操作鍵膜，簡捷易懂。

全中文顯示，主從式菜單，并設計有快捷按鍵和數碼飛梭旋輪，操作便捷，技術。

全數字真彩色液晶顯示器(TFT)，可根據環境選擇背景色和波形顏色，液晶亮度可自由設定。

高性能安保電池模塊便于拆裝，可以脫機獨立充電，大容量高性能鋰離子電池模塊使儀器連續工作時間延長到八小時以上；

儀器輕小便攜，單手即可以把持，經久耐用，引導行業潮流。

SUD460超聲波探傷儀主要技術參數:

檢測范圍： (0~9999)mm

工作頻率： (0.25~20)MHz

聲速范圍： (1000~9999)m/s

動態范圍： ≥36dB

垂直線性誤差：≤2.5%

水平線性誤差：≤0.1%

分 辨 力： >40dB(5P14)

靈敏度余量： 62dB(深200mmФ2 平底孔)

數字抑制： (0~80)%，不影響線性與增益

電噪聲電平： ≤10%

探傷通道：100組探傷工作通道。

探頭接口：Q9-Q9

探頭類型： 直探頭、斜探頭、雙晶探頭、穿透探頭

閘 門： 進波門、失波門；單閘門讀數、雙閘門讀數

報 警： 蜂鳴報警，LED 燈報警

電 源： 直流（DC）9V；鋰電池連續工作6~8 小時以上

外型尺寸： 263×170×61(mm)

環境溫度： (-10~50)℃

相對濕度： (20~95)%RH

注：以上指標是在探頭頻率為2.5MHz、檢波方式為全波的情況下所測得的。

放大接收

硬件實時采樣：10 位AD 轉換器，采樣速度160MHz，硬件實時采樣，波形高度保真

檢波方式：正半波、負半波、全波、射頻檢波

濾波頻帶（0.25~20）MHz，根據探頭頻率全自動匹配，無需手動設置。

閘門讀數：?jiǎn)伍l門和雙閘門讀數方式可選；閘門內峰值讀數

增益：總增益量110dB，設0、0.1dB、1dB、2dB、6dB 步進值，獨特的全自動增

益調節及掃查增益功能，使探傷既快捷又準確。
